Arbre de Stern-Brocot

l'arbre dit de Stern-Brocot a été découvert en 1858 (Über eine zahlentheoretische Funktion. Crelle's Journal 55:193-220) par le mathématicien allemand Moritz Stern (1807-1894) et de manière indépendante en 1861 (Calcul des rouages par approximation, nouvelle méthode. Revue Chronométrique 3:186-194) par l'horloger français Achille Brocot (1817-1878) [DMA].

Description

Fraction médiante

Arbre de Stern-Brocot L'arbre de Stern-Brocot représenté ci-contre contient toutes les fractions irréductibles strictement positives a/b et uniquement ces fractions. (Le numérateur a et se dénominateur b sont deux naturels premiers entre-eux).

Si tout en haut de l'arbre, on place la fraction 0/1 à l'extrême gauche et l'écriture 1/0 à droite, on explique plus aisément la manière de construire l'arbre de Stern-Brocot :

Chaque fraction est la médiante1
 m      a + c                 a         c
---  = --------- médiante de --- et de ---
 n      b + d                 b         d

des deux fractions situées au-dessus de m/n, les plus proches horizontalement, a/b à gauche et c/d à droite.
(1) Edouard Lucas, à la p. 467 de son ouvrage "Théorie des nombres" de 1891, utilise la même définition et dit : « nous obtenons une fraction que nous appellerons la médiante des deux premières ». Quelques lignes plus loin : « Ainsi par ce procédé dit de médiation, dont on trouve de nombreux exemples dans les ouvrages d'Archimède et des géomètres de l'Inde, nous formons... ».
On obtient par exemple 3/5 à partir de 1/2 à gauche et 2/3 à droite en calculant le numérateur 3 = 1+2 et le dénominateur 5 = 2+3.

La moitié gauche de la liste ordonnée de toutes les fractions des k premiers niveaux confondus est une suite comme celle-ci : [Cliquer] (En prenant les fractions inverses dans, l'ordre inverse, on obtiendra l'autre moitié de la liste).

Le numérateur de la fraction médiante obtenue est la somme des numérateurs des deux fractions. Le dénominateur est la somme des dénominateurs.
Si a/b et c/d sont consécutives dans la liste de rang n, alors bc-ad=1 (égalité de Bézout).
On démontre aisément cette propriété par récurrence : de bc-ad=1 on déduit ab-ab + bc-ad=1, c.-à-d. b(a+c)-a(b+d)=1 au rang n+1 ...
Les fractions de l'arbre sont irréductibles. En effet les relations bc-ad=1 le prouvent pour a/b et pour c/d à la fois.
La médiante est comprise entre les deux fractions intervenant dans son calcul a/b < (a+c)/(b+d) < c/d. En effet bc-ad >0 entraîne b(a+c)-a(b+d)>0 et aussi (b+d)c-(a+c)d>0.
Suite de Stern-Brocot SBk pour k =

Suites de Farey

Les suites de Farey Fk s'obtiennent en ne conservant que les fractions de dénominateur inférieur ou égal à k comprises entre 0/1 et 1/1 comme dans ou encore
On obtient aussi la suite de Farey Fk en insérant les fractions de dénominateur k dans la suite Fk-1, comme médiantes de deux fractions de Fk-1.
On a donc encore la propriété bc-ad=1 pour a/b et c/d consécutives dans Fk.
Suite de Farey Fk pour k =

Système de numération

En notant les mouvements L vers la gauche et R vers la droite (L=left, R=right) lorsqu'on parcourt l'arbre depuis sa racine 1/1 jusqu'à la fraction a/b, on obtient un mot utilisant les lettres l'alphabet binaire {L, R}.
Ce mot représente le rationnel a/b.
Le mot vide code le rationnel 1/1.

Par exemple 4/7 = LRLL = LRL2. Le parcours passe par les fractions 1/1 la racine, 1/2, 2/3, 3/5 et 4/7.

Développement en fraction continue

Soit le réel x>0 correspondant au mot Ra0 La1 Ra2 La3 ...
(On commence toujours par Ra0 et a0 est éventuellement nul contrairement à a1, a2 ... qui sont strictement positifs).
Le réel x a pour développement en fraction continue [a0 ; a1, a2, a3 ... ] c'est-à-dire a0+1/(a1+1/(a2+1/(a3+ ...))).
Les réduites du développement de x sont obtenues dans le parcours de l'arbre de Stern-Brocot, elles encadrent x au plus près, alternativement inférieures et supérieures à x. Si, par exemple la fraction rk< x est une réduite, la fraction suivante du parcours, ou même plusieurs fractions successives, sont supérieures à x, la plus petite de ce groupe est la prochaine réduite rk+1 > x. On en déduit un algorithme de recherche des fractions continues bien plus efficace que celui qui calcule la partie entière et l'inverse de la partie décimale.

Par exemple la nombre exp(1) = e = 2,7182818... base des logarithmes népériens, se développe en R2L1R2L1R1L4R1L1R6L1R1L8R1L1R10... et a pour fraction continue [ 2 ; 1, 2, 1, 1, 4, 1, 1, 6, 1, 1, 8, 1, 1, 10, ...] = 2+1/(1 +1/(2 +1/(1+1/(4+1/(1+1(6+...)))))), on devine la suite, Euler a démontré la propriété en partant de la fraction continue de th(1/2).
Les réduites de e sont 2/1, 3/1, 8/3, 11/4, 19/7, 87/32, 106/39, 193/71, 299/110, 1264/465 etc. Repérez leurs positions parmi les fractions obtenues.
Plus généralement, le développement en fraction continue de el/ml et m sont entiers strictement positifs, n'est connu que pour quelques valeurs particulières de l et de m (l/m irréductible et l=1 ou l=2).
L'algorithme développé en 1978 par L. Davison [DA] utilise une décomposition de matrices en produits des matrices L, R (qui correspondent exactement au parcours dans l'arbre de Stern-Brocot).
Une implémentation a été réalisée par Keith Matthews [KM] dans les langages bc et php (extension).

Exemples



Lire tous les résultats dans l'espace ci-dessus
[Back]

Fraction associée à un mot

LRLRLRLR   L2RL2RL2RL2RL2RL2RL2RL2R   LRLR2LR3LR4LR5LR6


Mot associé à une fraction

2/3   28245729/10391023 : exp(1) = e,   355/113 : Pi,   275807/195025 : racine carrée de 2


Mot associé à la valeur réelle d'une expression

2/3 (valeur approchée par un décimal 0,6...6 et non une valeur exacte, le mot obtenu a été limité volontairement aux 1000 premiers caractères !)
exp(1) = e base des logarithmes népériens. e^2   e^-1   PI   PI^2   1/PI   racine(2)   1/racine(2)   racine(3)   racine(5)   racine(6)   racine(7)   racine(8)   racine(10)   ln(2)


Avec le nombre d'or (racine(5)+1)/2 observez comment les numérateurs et dénominateurs vous donnent la suite de Fibonacci pour un parcours RLRLR... très simple de l'arbre.

Suite des fractions

Approximations successives par les fractions de l'arbre de Stern-Brocot d'un nombre donné. (Elles sont données dans les exemples des paragraphes ci-dessus).

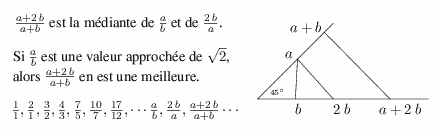

Théon_de_Smyrne

L'exemple ci-dessus reprend le calcul approché de la racine carrée de 2 par Théon de Smyrne mais avec une petite modification : chaque fraction a/b est suivie par la fraction [2b/a] qui s'insére alors dans la suite originale, ceci pour permettre de retrouver toutes les fractions du chemin RLLRRLL... de l'arbre de Stern-Brocot.
On part de 1/1 et on effectue les calculs a/b, [2b/a], (a+2b)/(a+b), [2(a+b)/(a+2b)] ...

Documents – Compléments – Liens

Théorie des Nombres   Édouard Lucas (sur le site de Gallica) - Éditions Jacques Gabay. [Lien mort].
Autour de l?arbre de Stern-Brocot:   Conférenciers : Claude Quitté et Marie-Eve Modolo, Chercheurs Laboratoire de Mathématiques Université de Poitiers - CNRS - 20 juin 2007 Durée : 95 minutes — Enseignement des Mathématiques — Organisé par René Cori pour l'IREM de Paris 7, ce séminaire s'adresse aux professeurs de mathématiques de tous niveaux.
[NU] The Stern-Brocot tree contains a single occurrence of every positive rational.   Le site Numericana.com de Gérard P. Michon est riche de plus de 1560 articles.
[DA] An Algorithm For The Continued Fraction Of El/m   1978 Dr. Les Davison (PDF). [Liens morts].
[KM] Finding the continued fraction of el/m by Keith Matthews. Programmes de théorie des nombres : [Some BCMath/PHP number theory programs]
[DMA] Achille Brocot, mathématicien à ses heures par Roger Mansuy Professeur de mathématiques et d'informatique au Lycée Louis le Grand, Paris. (Article de CultureMATH).


Fichier LATEX (nécessitant l'extension ecltree) et le programme qui permet de générer automatiquement ce fichier LATEX, quel que soit le nombre de niveaux souhaités de l'arbre.
